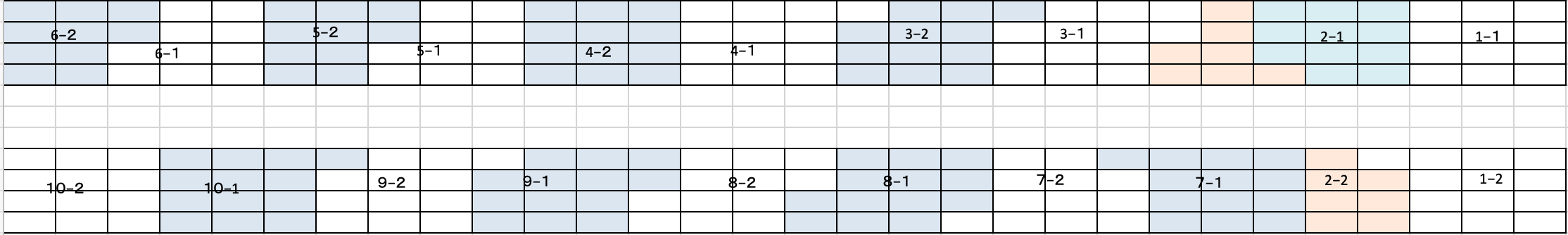

リパワリングした新潟市の発電所の現在のレイアウトです。

元々の田淵5台の時に大きなパネル接続のPCSが4台、小さなストリング接続のPCSが1台という設計でした。

240枚を5台25ストリングに割り振る関係で小さなPCSが出てしまったのでしょう。

そこからなるべく現状をいじらずに小さな変更で再設計したのが上のDC設計です。

ですが、気がついてしまいました。

240枚を10台のPCSで分けるのだから1台24枚でいいのではないかと。

気がついてしまったのです。

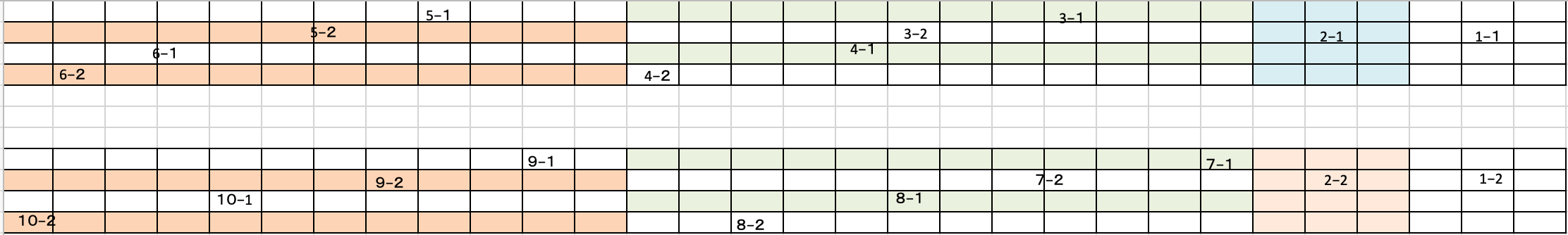

となると新たなDC設計は

こんな感じです。

一番右側は1号柱の影になるのでこのレイアウト。

それ例外は横レイアウトで12枚横繋ぎ。

これだと雪や日陰に有利。

これはやるしかないな…
